核心產品
|
|
一、產品概述 YX-W自密實抑溫防水復合材料是我公司和中國建筑材料科學研究總院合作研發的新一代混凝土結構剛性防水產品，由抑溫、抗裂、防水等功能粉體材料和抗靜電纖維等按一定比例復配而成的功能材料。該產品摻入混凝土后可有效降低水泥水化速率峰值，削弱混凝土內部溫升、延遲溫峰出現時間，提高混凝土抵抗溫度收縮和自收縮的能力，使混凝土具有優異的防裂抗滲的性能。 二、核心技術1、水化熱緩釋調節技術 YX-W自密實抑溫防水復合材料可緩釋調控水泥水化熱，降低混凝土內部溫升6~10℃，溫峰時間明顯延遲，避免或減少混凝土溫度裂縫。

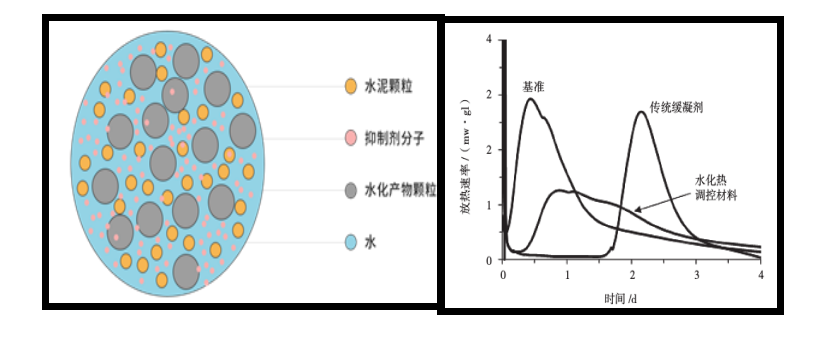

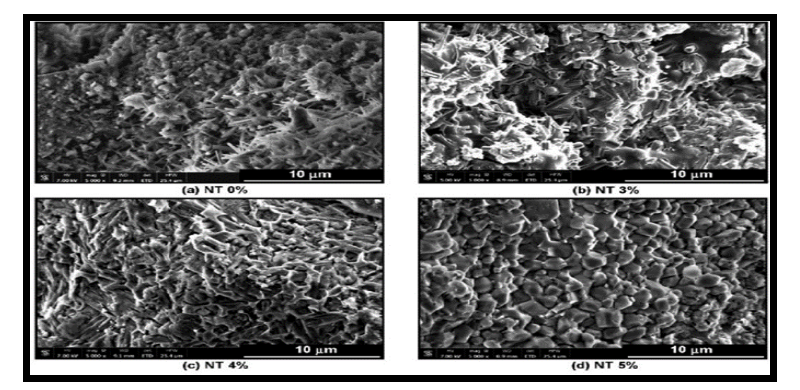

圖1 水化熱抑制機理示意圖 2、納米晶核微結構調控技術 YX-W自密實抑溫防水復合材料通過納米材料的晶核效應，誘導混凝土中未水化水泥進一步水化，生成大量的晶體和凝膠，調控混凝土微結構，實現混凝土密實防水。 圖2 納米晶核微結構調控機理 3、混凝土勻質性提升技術 YX-W自密實抑溫防水復合材料利用界面效應提高膠凝物與骨料界面膠合能力，使混凝土內部結構更加勻質密實。膠凝物與骨料不易排斥離析，從而減少混凝土后期整體微裂縫，提高抗滲性能。

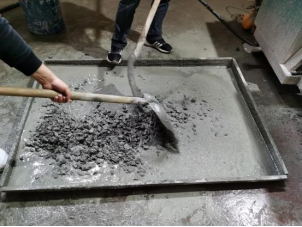

a)未摻YX防水材料混凝土 b) 摻YX防水材料混凝土 圖3 混凝土勻質性提升技術 4、混凝土保水內養護技術 YX-W自密實抑溫防水復合材料利用保水材料將水分鎖定在混凝土中，實現混凝土內養護，促使混凝土中水泥充分水化，提高混凝土早期強度，提升其抗裂和防水性能。
圖4 混凝土內養護密實化 三、產品特性 （1）溫控效果明顯：水泥水化熱可降低約30%，混凝土內部水化溫升降低6~10℃，溫峰時間明顯延遲。 （2）性能可調控：可根據使用環境條件（地區、氣溫、濕度等）不同、混凝土結構尺寸不同，設計產品不同配比和摻量，靈活地調控混凝土內部水化歷程和中心最高溫度，滿足不同施工條件的各類工程。 （3）適應性好：該產品摻量低，與常用地區水泥、摻和料和外加劑等材料適應性良好，對混凝土施工性能、凝結時間影響小。 四、技術指標 YX-W自密實抑溫防水復合材料執行《混凝土水化溫升抑制劑》（JC/T 2608-2021）和《自密實抑溫防水復合材料》（Q/YXNM 001-2020）標準，生產系統嚴格執行IS09001-2008質量管理體系。 表1 自密實抑溫防水復合材料性能指標
五、施工要點 （1）應用YX-W自密實抑溫防水復合材料的混凝土，其攪拌、澆筑、養護、防水節點及施工缺陷處理，均應符合國家現行標準《混凝土質量控制標準》（GB50164）和《混凝土外加劑應用技術規程》（GB50119）的有關規定； （2）產品摻量為膠凝材料的0.8%~1.5%，且每立方混凝土用量不得少于3kg，實際摻量經混凝土配合比試驗后確定。 （3）投料計量要準確，不得少投、漏投或者集中時間內超量投料。 （4）應適當延長混凝土攪拌時間，保證材料分散均勻性。 |
||||||||||||||||||||||||||||||||||||||||||||||||
